摘要，主要介紹JDJJ-3535/0.22kv電壓互感器的接線圖，外形尺寸及參數說明。
市場價格：4500.00元/臺，出廠價格請點擊聯系
一、JDJJ-3535/0.22kv電壓互感器說明
JDJJ-35電壓互感器為單相油浸產品，適用于額定頻率50HZ或60HZ，額定電壓35KV及以下的電力系統中，作電能計量、電壓監控和繼電保護用。

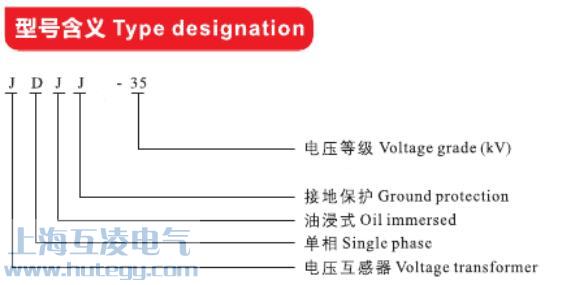

二、型號說明
三、產品結構
本系列電壓互感器的鐵心由條形硅鋼片疊成，為三柱芯式，器身用鐵夾件固定在箱蓋上，在箱蓋上裝有一次及二次套管等，油箱用鋼板焊成，油箱壁下部裝有接地螺栓及放油塞，箱底有四個安裝孔。
四、技術參數
1.額定絕緣水平：40.5/95/200KV
2.技術參數表
| 型號 | 額定電壓比 | 額定輸出 | 極限輸出 | |||
| 0.2 | 0.5 | 1 | 6P | |||
| JDJJ-35 | 35000/22OV | 1000 | ||||
| JDJJ2-35 | 35000/√3/100/√3/100/3 | 75 | 150 | 250 | 100 | |
| 35000/√3/100/√3/100/√3/100/3 | 30 | 60 | 100 | 2×500 | ||
五、外形圖

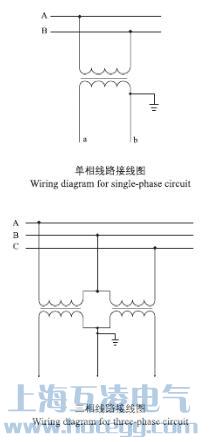

六、接線圖
價格說明
pricedescription
顯示單價僅僅只是一個方便拍付的基數
具體價格視產品參數要求而定
采購說明
外形說明
OUTLINEDESCRIPTION
因技術、工藝等方面的改進，產品外形會進行相應的調整，
若有更新恕不再另行通知，產品圖片若與實物有差別
請以實物為準
